Komponen Drone dan Cara Kerjanya: Panduan untuk Pemula

Pernahkah Anda bertanya-tanya bagaimana drone bisa terbang dengan stabil dan menangkap gambar dari ketinggian? Di balik kemampuannya yang canggih, drone terdiri dari berbagai komponen yang bekerja sama untuk menghasilkan pergerakan yang presisi dan responsif.

Banyak orang berpikir bahwa drone hanya sekadar alat terbang dengan kamera, padahal di dalamnya terdapat teknologi yang cukup kompleks. Setiap bagian memiliki peran penting, mulai dari motor yang menggerakkan baling-baling, flight controller yang bertindak sebagai otak, hingga sensor yang menjaga keseimbangan penerbangan.

Jika Anda baru mengenal dunia drone atau ingin memahami lebih dalam tentang bagaimana perangkat ini bekerja, artikel ini akan membahas komponen drone secara lengkap, termasuk fungsi dan cara kerjanya. Dengan pemahaman yang baik, anda bisa lebih percaya diri dalam mengoperasikan drone atau bahkan mencoba merakitnya sendiri.

Komponen Utama Drone dan Fungsinya

Drone terdiri dari beberapa komponen utama yang memungkinkan perangkat ini bisa terbang dan berfungsi dengan optimal. Berikut adalah komponen-komponen yang harus Anda ketahui:

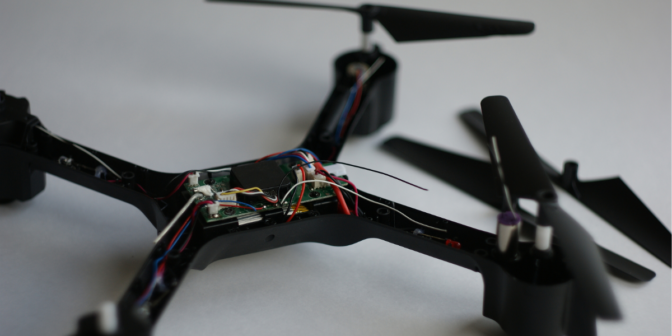

Rangka (frame)

Rangka atau frame drone adalah struktur utama yang menopang semua komponen lainnya. Biasanya terbuat dari bahan ringan seperti serat karbon, plastik ABS, atau aluminium untuk menjaga keseimbangan antara kekuatan dan bobot drone.

 Fungsi:

• Menopang motor, baling-baling, dan komponen elektronik lainnya.
• Menentukan bentuk dan ukuran drone (multirotor, fixed-wing, atau hybrid).

Tips: Pilih frame dengan bahan ringan tetapi kuat agar drone lebih stabil saat terbang.

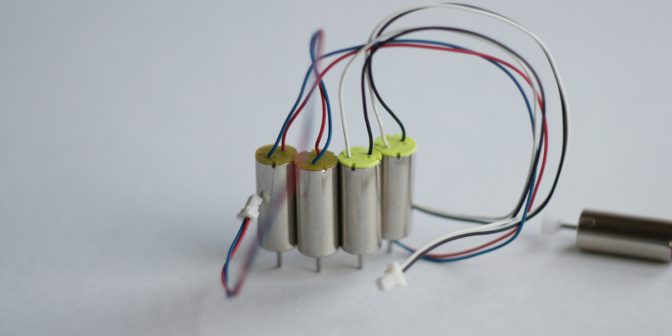

Motor

Motor adalah bagian yang menggerakkan baling-baling agar drone bisa terbang. Drone umumnya menggunakan motor brushless (BLDC – Brushless DC Motor) karena lebih efisien dan tahan lama dibandingkan motor brushed.

Fungsi:

• Menggerakkan baling-baling untuk menghasilkan gaya angkat dan dorongan.
• Bekerja sama dengan ESC (Electronic Speed Controller) untuk mengatur kecepatan rotasi.

Tips: Pilih motor dengan KV (Kecepatan Per Volt) yang sesuai dengan jenis drone. Motor KV tinggi cocok untuk drone cepat, sedangkan KV rendah lebih stabil untuk pengangkutan beban.

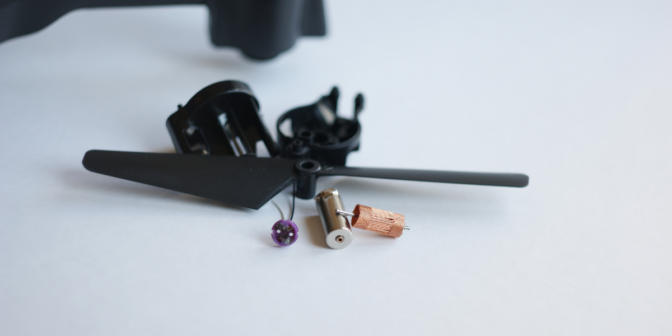

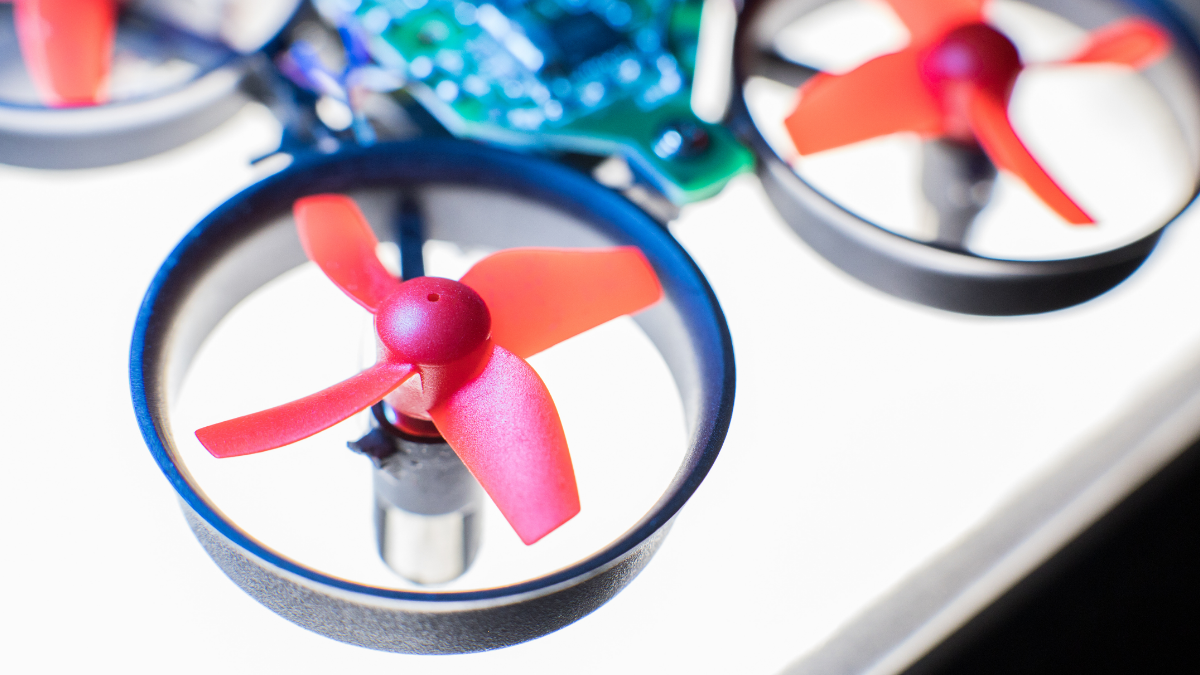

Baling-baling (propeller)

Baling-baling adalah bagian yang menghasilkan daya dorong (thrust) yang mengangkat drone ke udara.

Fungsi:

• Menghasilkan gaya angkat berdasarkan arah putaran.
• Menjaga keseimbangan drone dengan rotasi yang seimbang (dua baling-baling berputar searah jarum jam, dua lainnya berlawanan arah).

 Tips:

• Baling-baling lebih panjang = lebih banyak daya angkat, cocok untuk drone berat.
• Baling-baling lebih pendek = lebih gesit dan cepat, cocok untuk drone balap.

Electronic Speed Controller (ESC)

ESC adalah pengendali kecepatan motor yang bekerja berdasarkan perintah dari flight controller.

Fungsi:

• Mengatur kecepatan rotasi motor sesuai dengan input dari pengendali.
• Memastikan distribusi daya yang efisien dari baterai ke motor.

Tips: Gunakan ESC yang kompatibel dengan motor agar tidak terjadi overheat atau kelebihan daya.

Flight Controller (FC)

Flight controller adalah otak drone yang mengelola semua data dari sensor dan memberikan perintah ke motor agar drone tetap stabil.

Fungsi:

• Mengontrol arah dan keseimbangan drone berdasarkan input dari pilot atau sensor otomatis.
• Memproses data dari GPS, giroskop, dan akselerometer untuk menyesuaikan pergerakan.

Jenis flight controller yang populer:

• Betaflight (untuk drone balap).
• DJI Naza (untuk drone komersial).
• Pixhawk (untuk drone profesional dan industri).

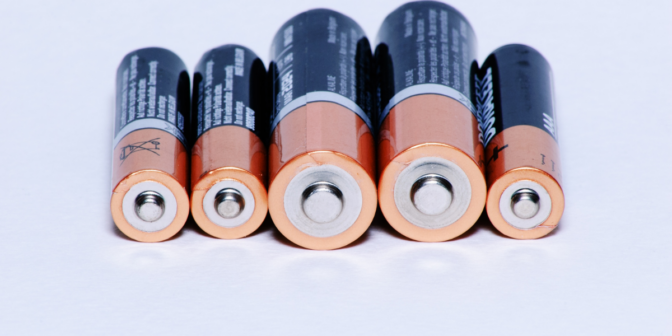

Baterai dan sistem daya

Sebagian besar drone menggunakan baterai LiPo (Lithium Polymer) karena memiliki daya tahan tinggi dan ringan.

Fungsi:

• Menyediakan energi untuk motor dan komponen elektronik lainnya.
• Menentukan durasi penerbangan drone (rata-rata 15-30 menit per baterai).

Tips:

• Pilih baterai dengan kapasitas (mAh) besar untuk waktu terbang lebih lama.
• Pastikan voltase baterai sesuai dengan spesifikasi motor dan ESC.

GPS dan sensor tambahan

Beberapa drone dilengkapi dengan GPS (Global Positioning System) dan sensor tambahan untuk meningkatkan akurasi penerbangan.

Fungsi:

• Menentukan posisi dan navigasi drone.
• Memungkinkan fitur Return to Home (RTH), yaitu drone kembali ke titik awal jika kehilangan sinyal.
• Sensor tambahan seperti kamera optical flow dan LiDAR digunakan untuk navigasi di dalam ruangan.

Kamera dan gimbal

Untuk drone yang digunakan dalam fotografi atau pemetaan, kamera adalah komponen utama. Sementara gimbal digunakan untuk menjaga stabilitas kamera selama penerbangan.

Fungsi kamera:

• Merekam video atau mengambil foto dari udara.
• Beberapa drone profesional memiliki kemampuan zoom dan sensor thermal.

Fungsi gimbal:

• Menjaga kamera tetap stabil, terutama saat drone bergerak cepat atau terkena angin.
• Gimbal 3-axis lebih unggul dibandingkan 2-axis karena memberikan stabilitas lebih baik.

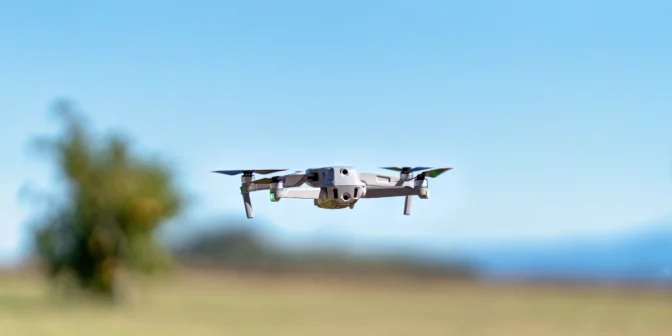

Cara Kerja Drone Secara Umum

Setelah memahami komponen drone, sekarang kita bahas bagaimana cara kerja drone dari awal hingga bisa terbang dengan stabil.

Proses lepas landas dan stabilisasi

Saat drone dinyalakan, flight controller mulai memproses data dari sensor giroskop dan akselerometer untuk menjaga keseimbangan. Selanjutnya, ESC mengatur kecepatan motor, memungkinkan baling-baling berputar dan menghasilkan gaya angkat yang membuat drone lepas landas.

Pergerakan dan manuver di udara

Drone bisa bergerak maju, mundur, atau berputar berdasarkan perubahan kecepatan motor yang dikontrol oleh pilot melalui remote control.

Jenis pergerakan drone:

• Throttle: Mengontrol ketinggian drone.
• Yaw: Memutar drone ke kiri atau kanan.
• Pitch: Miringkan drone ke depan atau belakang.
• Roll: Miringkan drone ke samping kiri atau kanan.

Pendaratan drone

Saat pilot menurunkan throttle, ESC mengurangi daya ke motor, sehingga drone turun perlahan hingga menyentuh tanah. Beberapa drone memiliki fitur autoland yang memungkinkan pendaratan otomatis.

Kesimpulan

Memahami komponen drone sangat penting bagi pemula yang ingin belajar menerbangkan atau bahkan merakit drone sendiri. Setiap bagian drone, mulai dari rangka, motor, baling-baling, flight controller, hingga kamera dan gimbal, memiliki peran krusial dalam memastikan penerbangan yang stabil.

Dengan mengetahui cara kerja drone, Anda bisa mengoperasikannya dengan lebih baik dan menghindari kesalahan saat terbang. Jika Anda berencana membeli atau membuat drone sendiri, pastikan semua komponen sesuai dengan kebutuhan dan spesifikasi yang diinginkan.

Semoga panduan ini membantu Anda memahami lebih dalam tentang komponen drone dan cara kerjanya!
