Kabel jaringan dengan konektor RJ45 adalah komponen penting dalam sistem jaringan komputer dan internet. Jika pemasangan kabel tidak dilakukan dengan benar, bisa menyebabkan koneksi yang tidak stabil atau bahkan tidak berfungsi sama sekali. Dalam artikel ini, Anda akan belajar cara memasang kabel ke konektor RJ45 dengan benar agar mendapatkan koneksi yang optimal.
Apa itu Konektor RJ45 dan Mengapa Pemasangan Kabel Harus Benar?

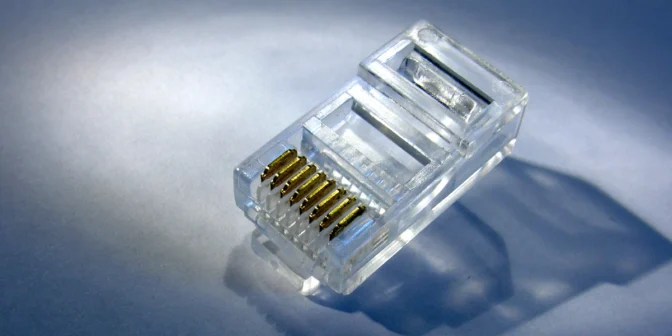

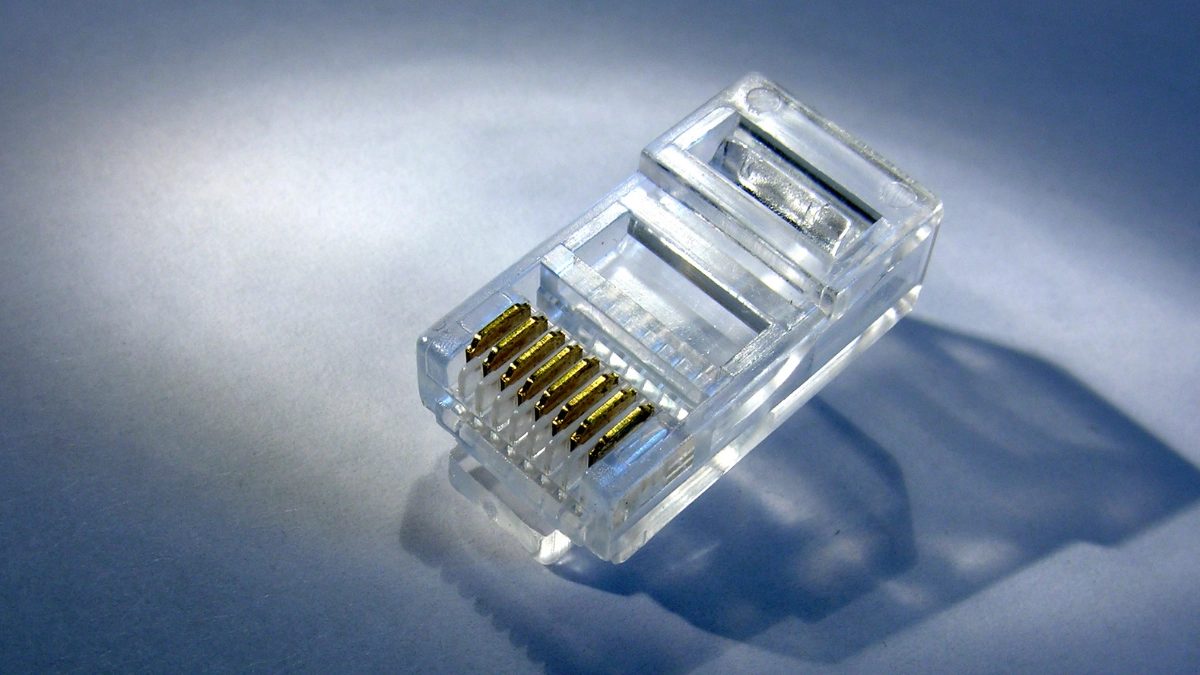

Konektor RJ45 adalah jenis konektor standar yang digunakan untuk menghubungkan kabel jaringan Ethernet dalam sistem Local Area Network (LAN). Konektor ini memiliki 8 pin yang berfungsi untuk mentransmisikan data melalui kabel UTP (Unshielded Twisted Pair) atau STP (Shielded Twisted Pair). Konektor RJ45 sering ditemukan pada perangkat jaringan seperti router, switch, komputer, dan perangkat IoT yang menggunakan koneksi kabel.
Mengapa pemasangan kabel ke konektor RJ45 harus benar?
- Memastikan koneksi tetap stabil tanpa gangguan.
- Menghindari kesalahan konfigurasi pada jaringan.
- Memastikan transfer data berjalan optimal.

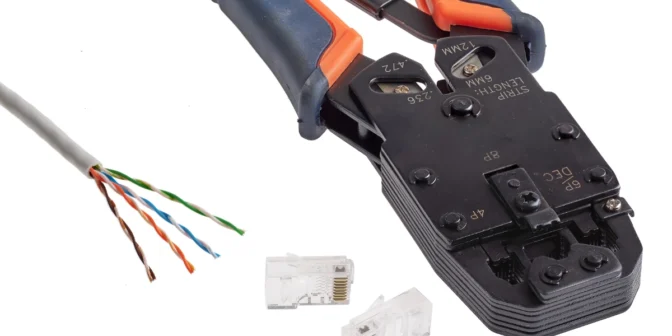

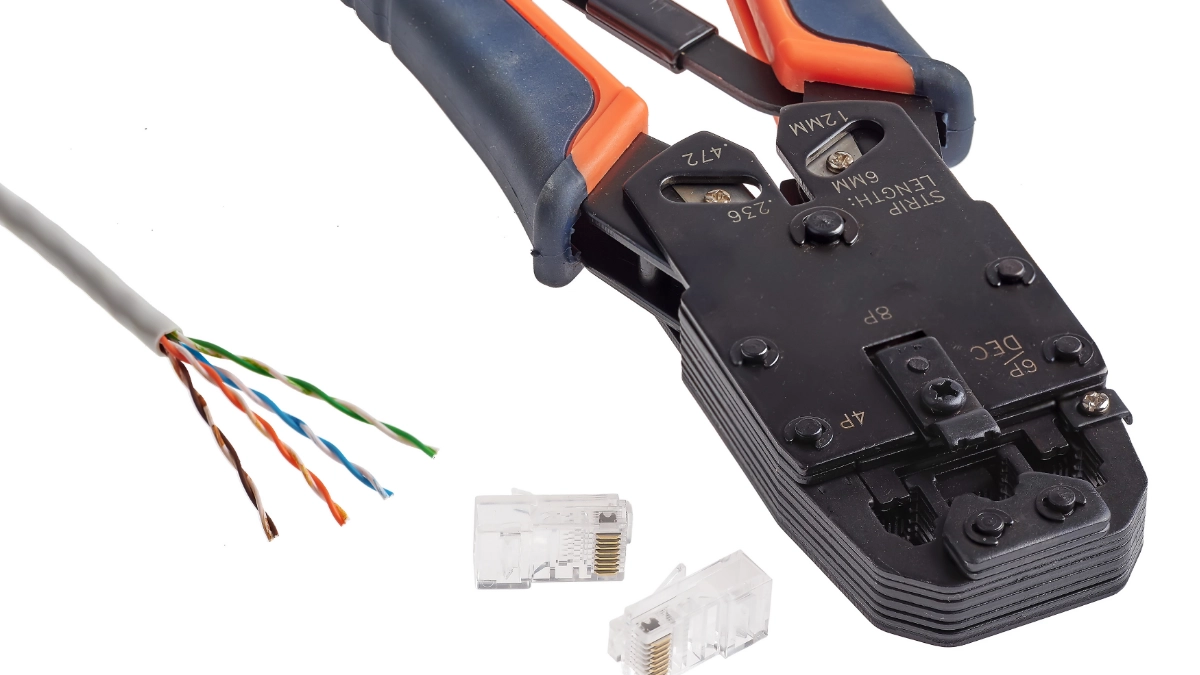

Peralatan yang Diperlukan untuk Memasang Kabel ke konektor RJ45
Sebelum mulai memasang kabel ke konektor RJ45, pastikan Anda sudah menyiapkan peralatan berikut:
- Kabel UTP (Unshielded Twisted Pair) kategori CAT5e, CAT6, atau CAT7.
- Konektor RJ45 sesuai standar yang digunakan.
- Crimping tool (alat penjepit) untuk mengunci konektor.
- Cable stripper atau gunting kecil untuk mengupas kabel.
- LAN tester untuk mengecek apakah kabel sudah terpasang dengan benar.
Jenis Konfigurasi Kabel RJ45: Straight vs. Crossover
Sebelum memasang kabel, Anda perlu memahami dua jenis utama konfigurasi kabel RJ45:
- Kabel Straight → Digunakan untuk menghubungkan perangkat yang berbeda, seperti komputer ke switch atau router ke modem.
- Kabel Crossover → Digunakan untuk menghubungkan dua perangkat yang sama, seperti komputer ke komputer atau switch ke switch.
Berikut adalah urutan warna kabel RJ45 sesuai standar:
- Urutan Kabel Straight (T568A – T568A atau T568B – T568B):
(Pin 1-8) Putih-hijau, hijau, putih-oranye, biru, putih-biru, oranye, putih-coklat, coklat. - Urutan Kabel Crossover (T568A – T568B):
(Pin 1-8) Putih-oranye, oranye, putih-hijau, biru, putih-biru, hijau, putih-coklat, coklat.
Pastikan Anda memilih konfigurasi yang sesuai dengan kebutuhan jaringan yang digunakan.
Cara Memasang Kabel ke konektor RJ45 dengan Benar
Berikut langkah-langkah yang bisa Anda ikuti untuk memasang kabel ke konektor RJ45:
Siapkan dan kupas kabel UTP
Potong kabel UTP sesuai panjang yang dibutuhkan. Gunakan cable stripper untuk mengupas sekitar 2 cm bagian luar kabel UTP.
Pisahkan dan susun urutan kabel
Setelah bagian luar kabel dikupas, akan terlihat delapan kabel kecil berwarna di dalamnya. Susun kabel sesuai standar T568A atau T568B tergantung jenis koneksi yang akan digunakan.
Potong ujung kabel agar rata
Setelah disusun, potong ujung kabel agar semua kabel memiliki panjang yang sama sebelum dimasukkan ke konektor RJ45.
Masukkan kabel ke dalam konektor RJ45
Masukkan kabel ke dalam konektor RJ45 dengan posisi klip RJ45 menghadap ke bawah. Pastikan setiap kabel masuk ke slotnya masing-masing hingga menyentuh ujung konektor.

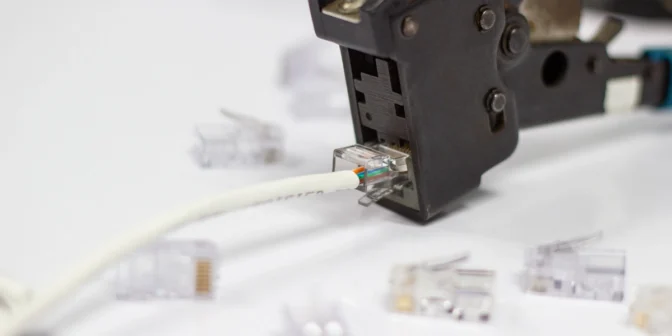

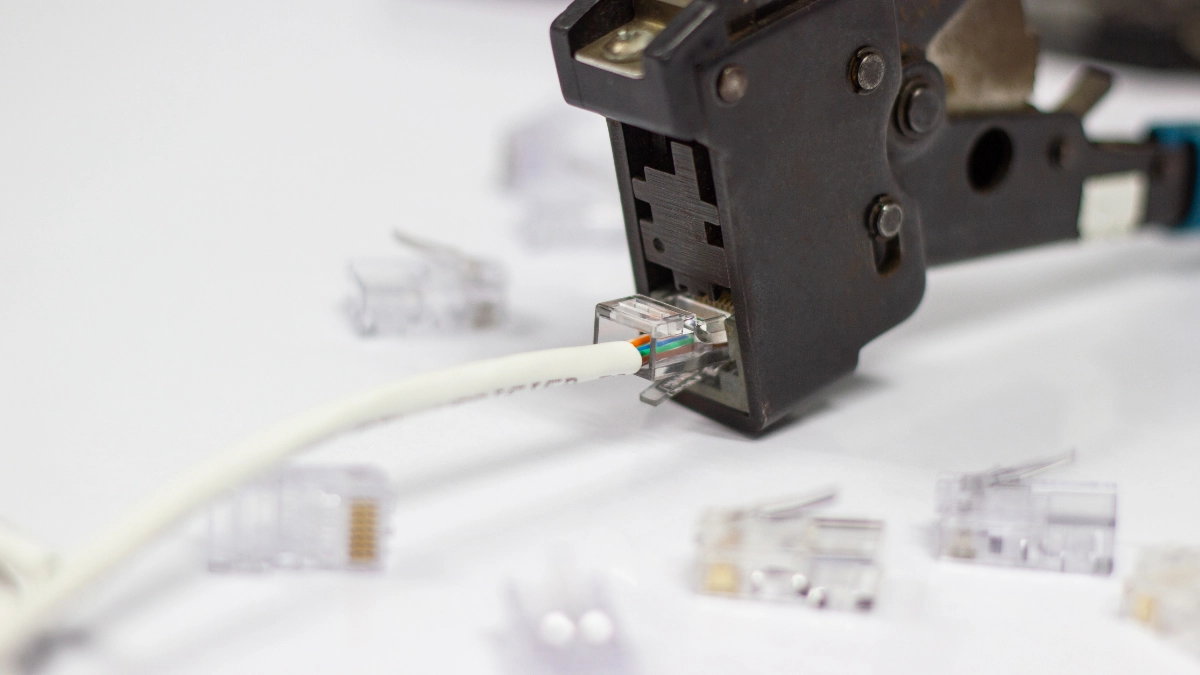

Jepit konektor dengan crimping tool
Gunakan crimping tool untuk menjepit konektor sehingga kabel terkunci dengan baik. Tekan crimping tool dengan kuat agar semua kabel menempel ke pin konektor.
Cek koneksi dengan LAN tester
Masukkan ujung kabel ke LAN tester dan nyalakan perangkatnya. Pastikan semua lampu indikator menyala sesuai urutan. Jika ada masalah, periksa kembali konektor dan susunan kabelnya.
Tips agar Koneksi Tetap Stabil
Setelah kabel berhasil dipasang ke konektor RJ45, berikut beberapa tips agar koneksi tetap stabil:
- Gunakan kabel berkualitas tinggi seperti CAT6 atau CAT7 untuk kecepatan yang lebih baik.
- Pastikan konektor RJ45 terpasang dengan benar agar tidak ada gangguan sinyal.
- Hindari menekuk kabel terlalu tajam, karena bisa merusak aliran data.
- Cek kondisi kabel secara berkala untuk menghindari kabel putus atau kotoran masuk ke dalam port RJ45.
Kesimpulan
Memasang kabel ke konektor RJ45 bukanlah hal yang sulit jika dilakukan dengan langkah yang benar. Dengan memahami urutan kabel, teknik crimping yang tepat, dan pengecekan dengan LAN tester, Anda bisa memastikan koneksi jaringan tetap stabil.
Jika mengalami masalah setelah pemasangan, coba cek kembali susunan kabel dan kondisi konektor. Dengan pemasangan yang benar, Anda bisa mendapatkan koneksi internet yang lebih lancar dan stabil!
Semoga panduan ini membantu! Jika ada pertanyaan, jangan ragu untuk bertanya di kolom komentar.
Kesalahan Umum saat Memasang Konektor RJ45
Kesalahan yang paling sering terjadi adalah urutan warna kabel tertukar satu posisi saja. Akibatnya lampu indikator mungkin menyala, tetapi kecepatan koneksi turun atau putus-putus. Karena itu, periksa urutan kabel sekali lagi sebelum dimasukkan ke konektor, bukan sesudah dijepit.
Kesalahan lain adalah kabel yang dikupas terlalu panjang. Bagian tembaga yang terbuka di luar konektor membuat kabel mudah patah. Sebaliknya, kupasan yang terlalu pendek membuat kabel tidak menyentuh pin dengan baik. Latih tangan di potongan kabel bekas sebelum mengerjakan kabel yang sebenarnya.
Merapikan Kabel Setelah Pemasangan
Setelah konektor terpasang, rapikan kabel dengan pengikat agar tidak kusut atau tertekuk tajam. Kabel yang tertekuk terlalu sering bisa menurunkan kualitas sinyal. Beri label di kedua ujung bila Anda memasang banyak kabel.
Bila Anda ingin menguji hasilnya, pakai LAN tester dan perhatikan lampu indikator satu per satu. Semua lampu harus menyala berurutan pada kedua sisi. Bila ada lampu yang melompat atau mati, potong ujung kabel dan ulangi pemasangan. Jangan memaksa memakai kabel yang gagal diuji, sebab masalah kecil sekarang bisa menjadi gangguan jaringan di kemudian hari.
Pemasangan RJ45 memang butuh ketelitian, tetapi bisa dikuasai siapa saja dengan latihan. Setelah beberapa kali mencoba, tangan akan hafal urutannya. Kemampuan ini berguna di rumah maupun kantor kecil, sebab Anda bisa membuat kabel dengan panjang yang pas tanpa menunggu bantuan teknisi. Hasilnya lebih rapi, lebih hemat, dan koneksi pun lebih tenang.
