Cara Pasang Saklar On/Off 3 Kaki dengan Lampu Indikator

Cara pasang saklar on/off 3 kaki bisa sedikit lebih rumit dibandingkan saklar listrik biasa, terutama bagi mereka yang belum terbiasa bekerja dengan perangkat kelistrikan. Namun, dengan panduan yang tepat, Anda bisa melakukannya dengan aman dan benar.

Berikut ini panduan lengkap cara pasang saklar on/off 3 kaki dengan lampu indikator.

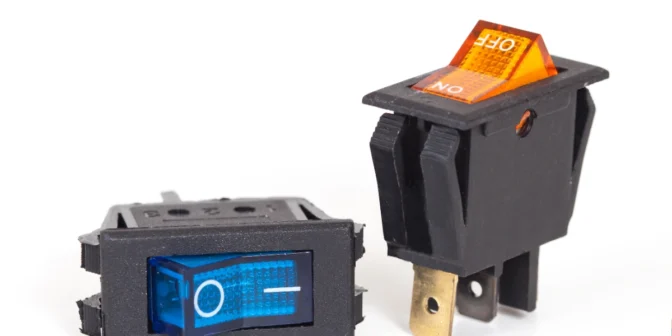

Sekilas tentang Saklar On/Off 3 Kaki

Sebelum kita masuk ke langkah-langkah pemasangan, mari kita pahami dulu apa itu saklar on/off 3 kaki. Jenis saklar ini memiliki tiga buah kaki yang berfungsi untuk menghubungkan dan memutuskan aliran listrik.

Dua kaki biasanya berwarna putih atau silver, dan satu kaki berwarna kuning atau emas. Kaki kuning ini berfungsi untuk menghubungkan lampu indikator yang terdapat di dalam saklar.

Berikut fungsi masing-masing kaki:

• Dua kaki berwarna silver atau putih: Kaki ini bertanggung jawab untuk menghubungkan atau memutus aliran listrik antara sumber daya dan perangkat yang akan dioperasikan (misalnya, lampu atau kipas).
• Kaki berwarna kuning atau emas: Kaki ini digunakan untuk lampu indikator, yang menyala ketika saklar dalam posisi “on” dan mati ketika saklar dalam posisi “off”. Lampu ini berfungsi sebagai penanda visual.

Langkah-Langkah Cara Pasang Saklar On/Off 3 Kaki

Berikut adalah langkah-langkah sederhana yang bisa Anda ikuti untuk memasang saklar on/off 3 kaki dengan lampu indikator:

1. Matikan aliran listrik

Langkah pertama dan paling penting sebelum memulai proses pemasangan adalah memastikan aliran listrik dimatikan. Ini bisa dilakukan dengan mematikan MCB (miniature circuit breaker) di panel listrik rumah.

Jangan pernah mencoba bekerja dengan listrik yang masih aktif, karena ini bisa sangat berbahaya.

2. Siapkan peralatan yang diperlukan

Untuk memasang saklar on/off 3 kaki, Anda membutuhkan beberapa peralatan dasar seperti:

• Obeng
• Tang potong
• Tespen atau alat penguji listrik
• Kabel listrik

Pastikan juga bahwa saklar on/off 3 kaki yang Anda gunakan sesuai dengan daya listrik yang akan dialiri. Jika saklar digunakan untuk perangkat dengan daya yang terlalu tinggi, bisa berisiko meleleh atau rusak.

3. Hubungkan kaki pertama ke jalur fasa sumber tegangan

Pada saklar on/off 3 kaki, kaki pertama harus dihubungkan ke jalur fasa dari sumber tegangan. Jalur fasa ini adalah kabel yang mengalirkan arus listrik ke perangkat. Pastikan kabel terhubung dengan erat dan tidak longgar agar aliran listrik dapat berjalan dengan stabil.

4. Sambungkan kaki kedua ke jalur fasa beban

Kaki kedua dari saklar perlu dihubungkan ke jalur fasa beban, yang artinya kabel ini akan mengalirkan listrik ke perangkat yang ingin Anda kontrol, seperti lampu, kipas, atau stopkontak. Ini adalah kabel yang akan mengatur kapan perangkat tersebut menyala atau mati berdasarkan posisi saklar.

5. Sambungkan kaki ketiga ke jalur netral

Untuk kaki ketiga yang berfungsi untuk lampu indikator, sambungkan ke jalur netral. Jalur ini memungkinkan lampu indikator di saklar menyala ketika saklar berada dalam posisi “on”. Jika pemasangan dilakukan dengan benar, lampu indikator akan membantu Anda mengetahui status saklar dari jarak jauh.

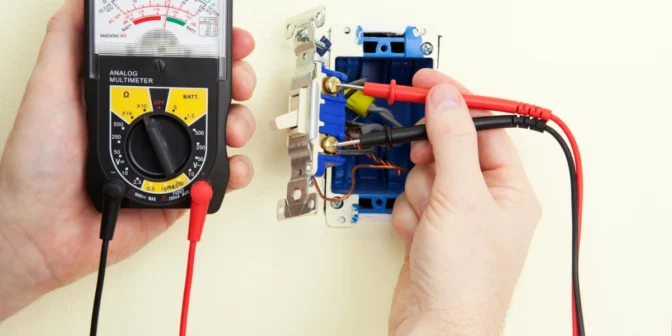

6. Periksa pemasangan dengan tespen

Setelah semua kabel terhubung, gunakan tespen atau alat penguji listrik untuk memastikan tidak ada kebocoran atau korsleting. Jika semua koneksi sudah benar, Anda bisa menghidupkan aliran listrik kembali dengan menaikkan MCB dan melakukan pengecekan apakah saklar dan lampu indikator berfungsi dengan baik.

Masalah yang Mungkin Terjadi dan Cara Mengatasinya

Ketika memasang saklar on/off 3 kaki, ada beberapa masalah yang mungkin muncul jika pemasangan kabel tidak dilakukan dengan benar. Berikut beberapa kemungkinan masalah dan cara mengatasinya:

• Saklar tidak berfungsi: Jika saklar tidak bekerja ketika ditekan, periksa apakah kabel pada kaki saklar sudah terhubung ke jalur yang benar. Pastikan jalur fasa dan netral tidak tertukar.
• Lampu indikator menyala terus: Jika lampu indikator tetap menyala meskipun saklar dalam posisi “off”, ini bisa jadi karena kesalahan pemasangan kabel. Periksa kembali koneksi kaki saklar, terutama kaki yang terhubung ke lampu indikator.
• Korsleting listrik: Kesalahan dalam menyambungkan kabel fasa dan netral bisa menyebabkan korsleting listrik. Ini adalah masalah serius yang harus segera diatasi. Jika terjadi korsleting, segera matikan aliran listrik dan periksa kembali pemasangan kabel.

Cara pasang saklar on/off 3 kaki dengan lampu indikator tidaklah terlalu sulit jika Anda memahami langkah-langkahnya dengan baik. Pastikan selalu mematikan aliran listrik sebelum memulai pekerjaan dan ikuti prosedur yang aman untuk menghindari masalah seperti korsleting atau kerusakan perangkat.
