Kenali Jenis-Jenis MCB Listrik dan Fungsinya untuk Perlindungan Rumah Anda

Kenali Jenis-Jenis MCB Listrik dan Fungsinya untuk Perlindungan Rumah Anda

MCB listrik memiliki peran krusial dalam melindungi instalasi listrik di rumah Anda. MCB (Miniature Circuit Breaker) secara otomatis memutus aliran listrik saat terjadi korsleting atau kelebihan beban. Pemilihan jenis MCB yang tepat sangat penting agar sistem kelistrikan dapat berfungsi dengan aman dan efisien.

Dalam artikel ini, kami akan membahas berbagai jenis MCB listrik yang umum digunakan serta fungsinya untuk memberikan perlindungan maksimal bagi instalasi listrik rumah Anda.

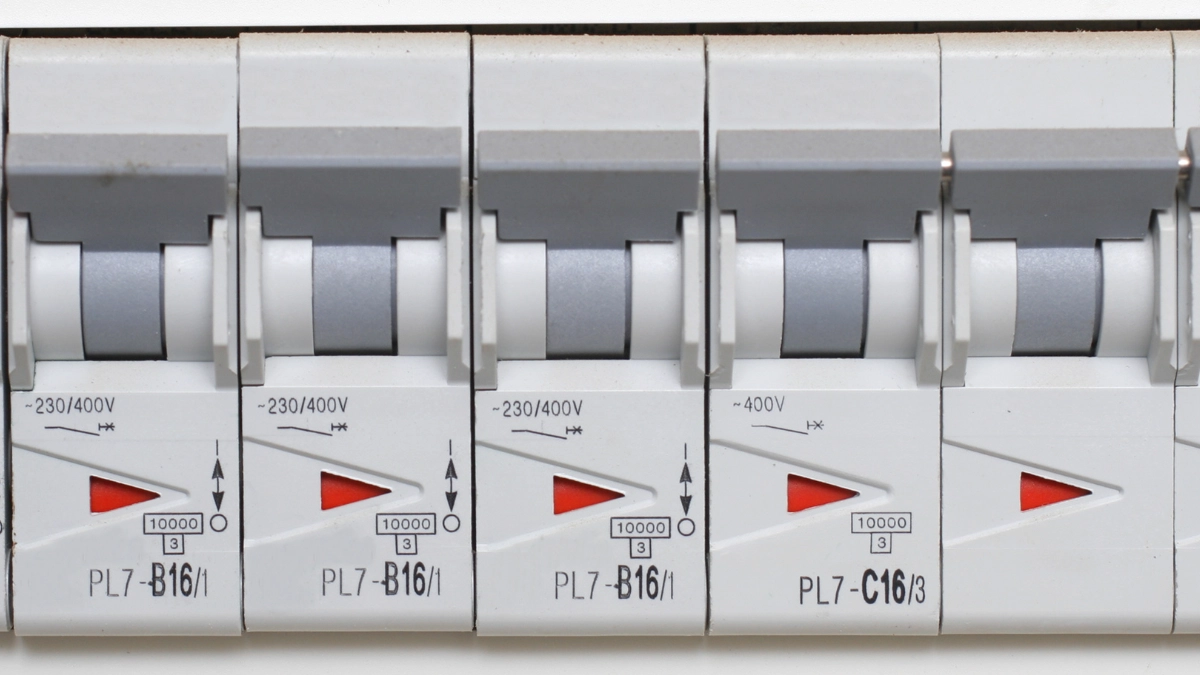

Jenis-Jenis MCB Listrik

1. MCB tipe B

MCB tipe B dirancang untuk memutus aliran listrik ketika arus yang mengalir melebihi 3 hingga 5 kali arus nominal. MCB ini umumnya digunakan pada instalasi rumah tangga.

Penggunaan: Cocok digunakan pada peralatan dengan beban resistif, seperti lampu, pemanas, dan peralatan rumah tangga lain yang tidak membutuhkan lonjakan arus besar saat dinyalakan.

Keuntungan: MCB tipe B melindungi peralatan rumah tangga dari risiko korsleting dan lonjakan arus berlebih dengan memutuskan aliran listrik secara cepat.

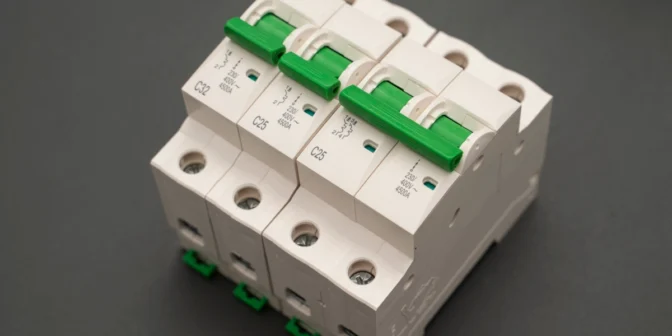

2. MCB tipe C

MCB tipe C akan memutus sirkuit ketika arus yang mengalir melebihi 5 hingga 10 kali dari arus nominal. Jenis ini lebih toleran terhadap lonjakan arus yang lebih besar.

Penggunaan: Biasanya digunakan pada sirkuit yang menghubungkan peralatan dengan lonjakan arus tinggi saat pertama kali dinyalakan, seperti AC, mesin cuci, dan pompa air.

Keuntungan: MCB tipe C ideal untuk peralatan dengan lonjakan arus saat baru dinyalakan (start-up), sehingga memberikan perlindungan yang lebih baik di lingkungan rumah atau komersial dengan beban induktif.

3. MCB tipe D

MCB tipe D akan memutus aliran listrik jika arus yang mengalir melebihi 10 hingga 20 kali dari arus nominal. Ini adalah tipe MCB yang dirancang untuk menangani lonjakan arus yang sangat besar.

Penggunaan: Tipe ini biasanya digunakan di lingkungan industri yang memerlukan daya besar, seperti mesin-mesin berat, transformator, dan peralatan dengan arus inrush tinggi.

Keuntungan: MCB tipe D memberikan perlindungan yang optimal untuk aplikasi industri dengan beban induktif tinggi yang memerlukan lonjakan arus besar saat dinyalakan.

4. MCB tipe K

MCB tipe K memutus sirkuit ketika arus yang mengalir melebihi 8 hingga 12 kali arus nominal. Tipe ini cocok untuk beban campuran antara induktif dan resistif.

Penggunaan: Umum digunakan pada peralatan dengan motor kecil atau sirkuit dengan berbagai peralatan seperti pendingin udara dan motor industri.

Keuntungan: MCB tipe K memberikan perlindungan yang lebih fleksibel terhadap sirkuit dengan berbagai macam beban, sehingga cocok untuk aplikasi rumah dan komersial.

5. MCB tipe Z

MCB tipe Z memiliki sensitivitas yang sangat tinggi, dengan pemutusan arus ketika hanya 2 hingga 3 kali arus nominal. Ini menjadikannya tipe yang sangat sensitif terhadap lonjakan arus kecil.

Penggunaan: Ideal untuk melindungi peralatan elektronik yang sangat sensitif seperti komputer, alat medis, dan perangkat elektronik presisi lainnya.

Keuntungan: Sensitivitas tinggi dari MCB tipe Z melindungi peralatan elektronik dari kerusakan akibat lonjakan arus yang minimal.

6. MCB tipe MA

MCB tipe MA dirancang khusus untuk melindungi motor listrik dari kerusakan akibat kelebihan beban dan hubungan singkat. MCB ini memberikan perlindungan langsung terhadap motor listrik.

Penggunaan: MCB tipe MA digunakan pada sirkuit motor di lingkungan industri yang memerlukan perlindungan khusus terhadap motor yang memiliki lonjakan arus tinggi saat pertama kali dinyalakan (arus start-up).

Keuntungan: MCB tipe MA memastikan motor listrik terlindungi dengan baik, meningkatkan efisiensi operasional dan memperpanjang umur peralatan motor.

Pemilihan MCB yang Tepat

Memilih jenis MCB listrik yang tepat untuk instalasi rumah atau bisnis Anda sangat penting untuk memastikan perlindungan yang optimal. Beberapa faktor yang harus dipertimbangkan saat memilih meliputi:

  • Jenis beban: Perhatikan jenis beban yang digunakan di sirkuit Anda. Untuk rumah tangga dengan beban resistif seperti lampu dan pemanas, MCB tipe B biasanya cukup. Namun, untuk beban induktif yang lebih besar seperti motor listrik atau pompa, MCB tipe C atau D lebih sesuai.
  • Sensitivitas perlindungan: Jika Anda memiliki peralatan elektronik sensitif, seperti komputer atau perangkat medis, gunakan MCB tipe Z untuk perlindungan maksimal terhadap lonjakan arus kecil.
  • Aplikasi industri: Untuk sirkuit dengan peralatan berat atau motor industri, pertimbangkan MCB tipe D atau MA yang dirancang untuk menangani lonjakan arus besar.

Pastikan Anda memilih MCB yang sesuai dengan karakteristik sirkuit Anda. Jika masih ragu, selalu konsultasikan dengan teknisi listrik profesional untuk mendapatkan rekomendasi jenis MCB listrik terbaik.

Cara Merawat dan Memeriksa MCB di Rumah

Kenali letak panel listrik dan fungsi setiap MCB. Pemahaman dasar ini membantu Anda bertindak tenang bila ada yang turun, misalnya dengan mencabut beban terlebih dahulu sebelum menaikkan tuasnya kembali.

Jangan menaikkan MCB berulang kali bila terus turun. Sering turun tanda adanya beban berlebih atau gangguan pada kabel, dan memaksanya justru dapat membahayakan.

Minta teknisi listrik memeriksa instalasi secara berkala, terutama pada rumah tua. Pemeriksaan sederhana lebih murah dibandingkan memperbaiki kerusakan akibat korsleting.

Catat nama setiap MCB pada panel dengan label kecil. Label yang jelas sangat membantu ketika terjadi gangguan pada malam hari.

Pelajari perbedaan kapasitas MCB dan kecocokannya dengan kabel di rumah. Kapasitas yang tidak sesuai dapat membuat pengaman bekerja terlalu cepat atau terlalu lambat.

Pasang pengaman tambahan sesuai saran teknisi bila memakai banyak peralatan listrik. Perlindungan berlapis lebih menenangkan untuk penghuni rumah.

Jangan memasang MCB dengan kapasitas lebih besar tanpa saran teknisi.

Matikan listrik utama sebelum memeriksa instalasi.

Kehati-hatian menjaga rumah dan keluarga tetap aman.
