Begini Cara Pemasangan MCB dengan Tepat, Jangan Sampai Salah!

Pemasangan MCB (Miniature Circuit Breaker) adalah bagian penting dalam instalasi listrik di rumah. MCB berfungsi sebagai pelindung sirkuit dari beban berlebih dan korsleting yang dapat menyebabkan kerusakan peralatan atau bahkan kebakaran.

Namun, penting untuk diingat bahwa pemasangan MCB hanya boleh dilakukan oleh teknisi listrik profesional. Pekerjaan ini melibatkan risiko tinggi yang tidak dapat diabaikan oleh orang awam.

Meskipun demikian, memiliki pemahaman dasar tentang proses pemasangan MCB dapat membantu Anda sebagai pemilik rumah untuk lebih memahami sistem kelistrikan yang digunakan.

Dalam artikel ini, kami akan menjelaskan langkah-langkah pemasangan MCB serta kesalahan umum yang sering terjadi dan cara menghindarinya. Pengetahuan ini berguna sebagai informasi tambahan saat Anda bekerja dengan teknisi profesional.

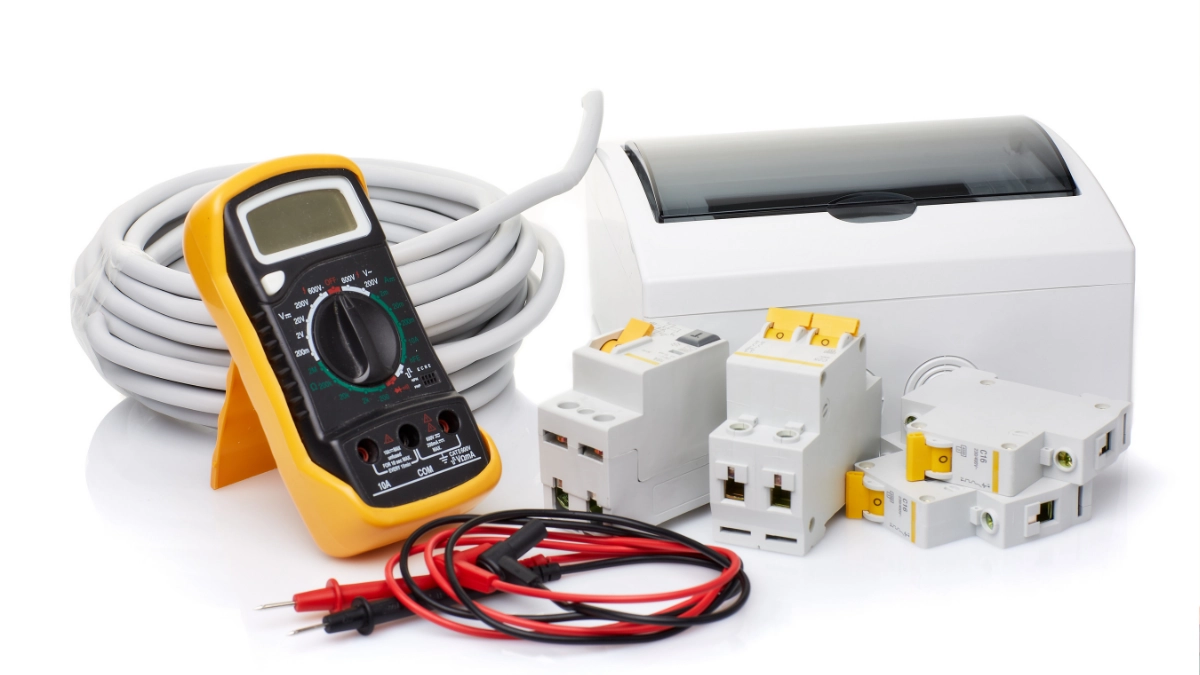

Persiapan Sebelum Pemasangan MCB

Sebelum pemasangan MCB dilakukan oleh teknisi profesional, ada beberapa hal yang perlu dipersiapkan. Persiapan ini memastikan pemasangan MCB dilakukan dengan benar dan sesuai kebutuhan.

• Pemilihan MCB yang tepat: Teknisi akan membantu Anda memilih MCB dengan kapasitas yang sesuai dengan kebutuhan listrik di rumah. Pemilihan MCB yang tepat sangat penting agar sirkuit terlindungi secara optimal dan mencegah seringnya trip (turun) yang mengganggu.
• Mematikan aliran listrik: Sebelum pemasangan, aliran listrik harus dimatikan dari panel utama. Ini adalah langkah penting untuk menghindari kecelakaan atau sengatan listrik selama instalasi.

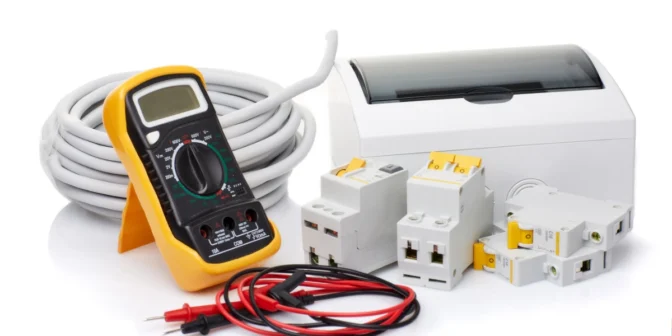

• Persiapan alat: Teknisi akan mempersiapkan alat seperti obeng isolasi, tang, tester listrik, dan alat ukur tegangan yang diperlukan untuk pemasangan yang aman dan tepat.

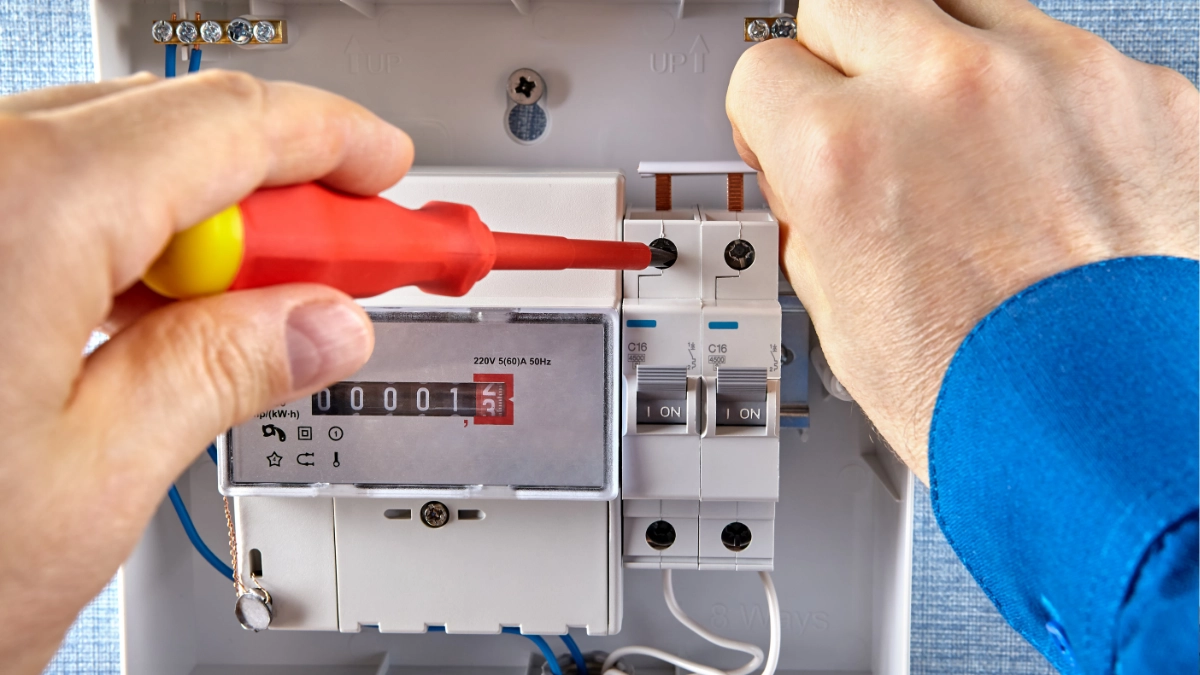

Langkah-Langkah Pemasangan MCB oleh Teknisi

Proses pemasangan MCB membutuhkan keterampilan khusus untuk memastikan semua kabel dan komponen terhubung dengan aman. Berikut adalah langkah-langkah utama yang akan dilakukan oleh teknisi listrik.

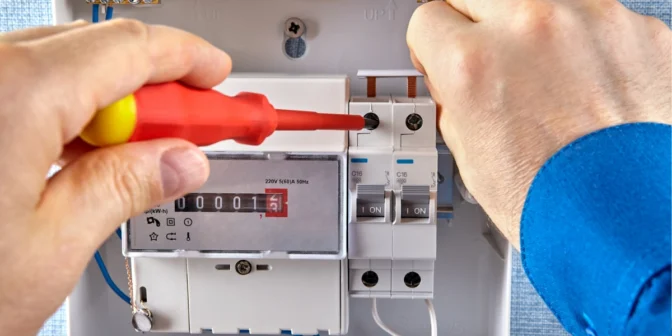

1. Penempatan MCB pada panel listrik

Teknisi akan menempatkan MCB di panel listrik dengan memasangnya pada rel DIN. Rel DIN ini merupakan tempat standar untuk MCB, dan teknisi akan memastikan MCB terpasang dengan kuat dan tidak longgar.

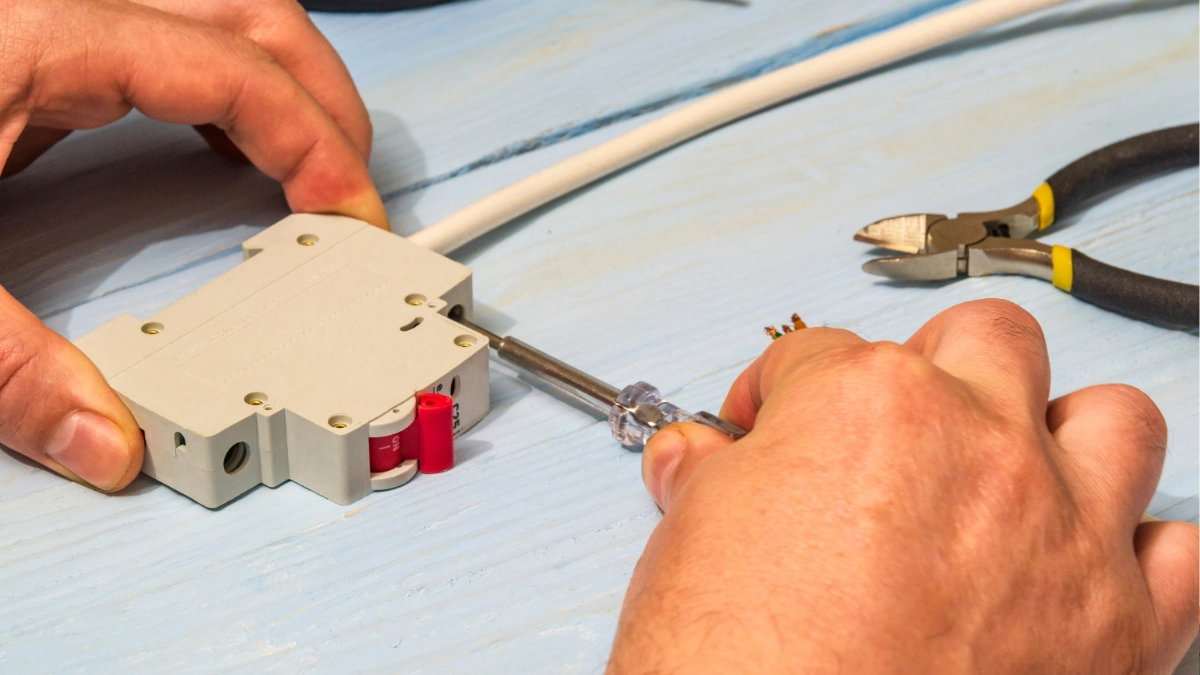

b. Pemasangan kabel

Setelah MCB ditempatkan, langkah selanjutnya adalah menyambungkan kabel:

• Kabel fasa: Kabel fasa disambungkan ke terminal input pada MCB. Koneksi ini harus sangat kencang untuk mencegah panas berlebih.
• Kabel netral dan grounding: Kabel netral disambungkan ke terminal netral, sedangkan kabel grounding (pentanahan) disambungkan ke terminal grounding untuk memastikan aliran listrik aman.

c. Mengencangkan sambungan

Sambungan yang longgar bisa menyebabkan panas berlebih yang berpotensi menyebabkan kebakaran. Oleh karena itu, teknisi akan memastikan semua koneksi kabel dipasang dengan benar dan kencang.

d. Uji coba

Setelah semua kabel terhubung, teknisi akan melakukan uji coba untuk memastikan MCB berfungsi dengan baik. Jika MCB terus turun (trip) atau ada masalah lain, teknisi akan melakukan pengecekan ulang untuk mengidentifikasi masalahnya.

Kesalahan Umum yang Harus Dihindari dalam Pemasangan MCB

Pemasangan MCB tidak lepas dari potensi kesalahan yang bisa menyebabkan masalah serius pada instalasi listrik. Berikut adalah beberapa kesalahan umum yang sering terjadi dan cara menghindarinya:

1. Memilih ukuran MCB yang salah

Memilih MCB dengan kapasitas yang salah adalah kesalahan yang umum terjadi. Jika kapasitas MCB terlalu kecil, MCB akan sering turun, meskipun beban listrik masih dalam batas normal. Sebaliknya, jika terlalu besar, MCB mungkin tidak turun saat diperlukan.

Untuk menghindarinya, teknisi akan memastikan MCB yang dipilih memiliki kapasitas ampere yang sesuai dengan beban listrik di sirkuit.

2. Sambungan kabel yang longgar

Koneksi kabel yang longgar sering menjadi penyebab utama panas berlebih yang dapat memicu kebakaran. Untuk mencegahnya, teknisi akan menggunakan alat khusus untuk memastikan semua koneksi kabel dipasang dengan kuat dan benar.

3. Isolasi kabel yang tidak memadai

Isolasi yang buruk bisa menyebabkan kabel terbuka, yang berpotensi menyebabkan korsleting atau sengatan listrik. Untuk mencegahnya, teknisi akan memastikan semua kabel yang terhubung diisolasi dengan baik menggunakan bahan isolasi berkualitas tinggi.

4. Penggunaan MCB yang tidak sesuai dengan spesifikasi sirkuit

Ada berbagai jenis MCB yang dirancang untuk berbagai sirkuit. Menggunakan MCB yang tidak sesuai bisa menyebabkan perlindungan yang tidak optimal. Maka dari itu, teknisi akan memilih tipe MCB yang tepat berdasarkan karakteristik sirkuit dan beban listrik yang ada.

5. Pelabelan yang tidak tepat

Pelabelan yang salah atau tidak jelas pada MCB dapat mempersulit identifikasi sirkuit selama pemeliharaan atau pemecahan masalah. Solusinya, teknisi akan memberi label yang jelas pada setiap MCB sesuai dengan sirkuit yang dilindunginya.

6. Sirkuit yang kelebihan beban

Membebani sirkuit secara berlebihan bisa menyebabkan MCB turun lebih sering, bahkan ketika tidak ada masalah serius. Sebagai solusinya, beban listrik harus didistribusikan secara merata ke beberapa sirkuit untuk mencegah kelebihan beban.

7. Pemasangan kabel yang salah

Menyambungkan kabel fasa dan netral yang salah bisa menyebabkan korsleting, yang dapat merusak peralatan listrik atau menyebabkan bahaya lainnya. Solusinya, teknisi akan memeriksa setiap kabel dengan cermat untuk memastikan semuanya dipasang dengan benar.

8. Penempatan MCB yang buruk

Penempatan MCB yang sulit diakses bisa menyulitkan proses pemeliharaan dan pengecekan di masa depan. Sebagai solusinya, teknisi memastikan MCB dipasang di tempat yang mudah diakses.

Pemasangan MCB yang benar dan aman adalah tanggung jawab teknisi listrik profesional. Namun, sebagai pemilik rumah, Anda tetap harus memahami dasar-dasar instalasi ini agar lebih paham tentang cara kerja sistem listrik di rumah Anda.

Selalu pastikan bahwa teknisi yang Anda pekerjakan memiliki kualifikasi yang tepat, dan jangan ragu untuk bertanya atau meminta penjelasan tentang proses pemasangan yang sedang dilakukan.

Dengan pengetahuan dasar ini, Anda dapat memastikan pemasangan MCB dilakukan dengan benar, sehingga menjaga keamanan dan keandalan sistem kelistrikan di rumah Anda.
