Standar Kabel RJ45 antara Straight vs Crossover

Standar Kabel RJ45 antara Straight vs Crossover

Dalam jaringan komputer, kabel jaringan adalah komponen utama yang berfungsi sebagai media penghantar data. Salah satu kabel yang paling umum digunakan adalah kabel RJ45, yang memiliki dua jenis konfigurasi utama, yaitu straight dan crossover.

Memahami standar kabel RJ45 sangat penting agar koneksi jaringan berjalan dengan optimal dan sesuai dengan perangkat yang digunakan. Artikel ini akan membahas secara detail perbedaan antara kabel straight dan crossover, kapan harus menggunakan masing-masing, serta faktor yang perlu diperhatikan saat memilih kabel yang tepat untuk kebutuhan jaringan Anda.

Apa itu Standar Kabel RJ45?

RJ45 adalah konektor standar yang digunakan dalam kabel jaringan berbasis Ethernet untuk menghubungkan perangkat seperti komputer, router, switch, dan modem. Kabel ini umumnya berupa kabel UTP (Unshielded Twisted Pair) atau STP (Shielded Twisted Pair) yang memiliki delapan kabel kecil dengan warna berbeda.

Agar dapat digunakan secara efektif, susunan kabel RJ45 harus mengikuti standar tertentu, yaitu straight dan crossover. Pemilihan standar yang tepat sangat mempengaruhi kestabilan dan kecepatan koneksi jaringan.

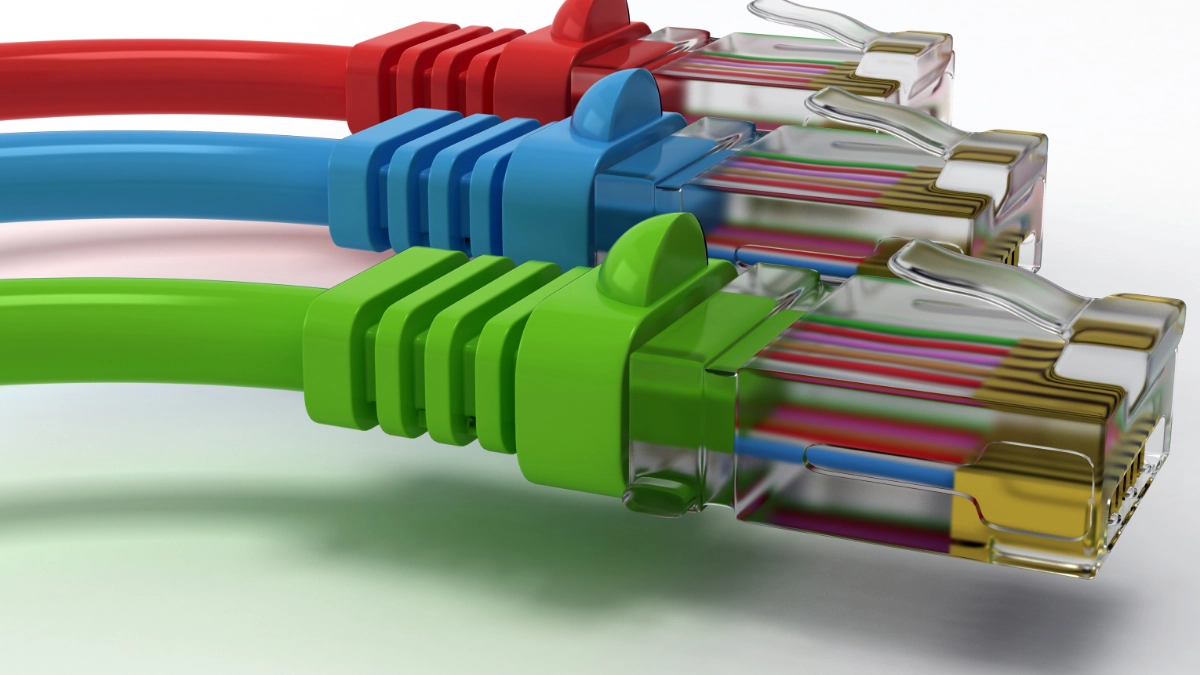

Perbedaan Kabel RJ45 Straight dan Crossover

Meskipun tampak serupa, kabel straight dan crossover memiliki susunan warna kabel yang berbeda. Perbedaan ini menentukan bagaimana kabel menghubungkan perangkat dalam jaringan.

Kabel Straight (Straight-Through Cable)

Kabel straight memiliki susunan warna kabel yang sama di kedua ujungnya. Jenis kabel ini paling sering digunakan dalam jaringan rumah dan kantor karena kompatibel dengan berbagai perangkat jaringan standar.

Urutan warna kabel straight

Terdapat dua standar penyusunan kabel straight, yaitu T568A – T568A dan T568B – T568B.

T568A – T568A:

  1. Putih-hijau
  2. Hijau
  3. Putih-oranye
  4. Biru
  5. Putih-biru
  6. Oranye
  7. Putih-coklat
  8. Coklat

T568B – T568B (lebih umum digunakan)

  1. Putih-oranye
  2. Oranye
  3. Putih-hijau
  4. Biru
  5. Putih-biru
  6. Hijau
  7. Putih-coklat
  8. Coklat

Kapan harus menggunakan kabel straight?

Kabel Straight digunakan untuk menghubungkan perangkat yang berbeda, seperti:

  • Komputer ke switch atau hub
  • Router ke switch
  • Komputer ke modem

Jenis kabel ini lebih sering digunakan dibandingkan crossover karena lebih kompatibel dengan perangkat jaringan modern.

Kabel Crossover (Crossover Cable)

Berbeda dengan kabel straight, kabel crossover memiliki susunan warna kabel yang berbeda di kedua ujungnya. Konfigurasi ini memungkinkan pertukaran sinyal antar perangkat dengan fungsi yang sama.

Urutan warna kabel crossover

  • T568A – T568B: Pada satu ujung menggunakan standar T568A, sementara ujung lainnya menggunakan T568B.

Kapan harus menggunakan kabel crossover?

Kabel ini digunakan untuk menghubungkan perangkat dengan fungsi yang sama, seperti:

  • Komputer ke komputer (tanpa switch)
  • Switch ke switch
  • Router ke router

Straight vs Crossover: Mana yang Harus Digunakan?

Pemilihan kabel yang tepat bergantung pada jenis perangkat yang ingin dihubungkan.

Jenis KoneksiGunakan Kabel
Komputer ke switchStraight
Komputer ke routerStraight
Router ke switchStraight
Komputer ke komputerCrossover
Switch ke switchCrossover

Catatan penting:

Perangkat jaringan modern, seperti switch dan router terbaru, umumnya sudah dilengkapi dengan fitur Auto-MDIX (Automatic Medium-Dependent Interface Crossover). Fitur ini memungkinkan perangkat untuk menyesuaikan koneksi secara otomatis, sehingga tidak memerlukan kabel crossover secara khusus.

Namun, jika menggunakan perangkat lama atau ingin memastikan koneksi tetap optimal, memilih jenis kabel yang sesuai tetap menjadi langkah terbaik.

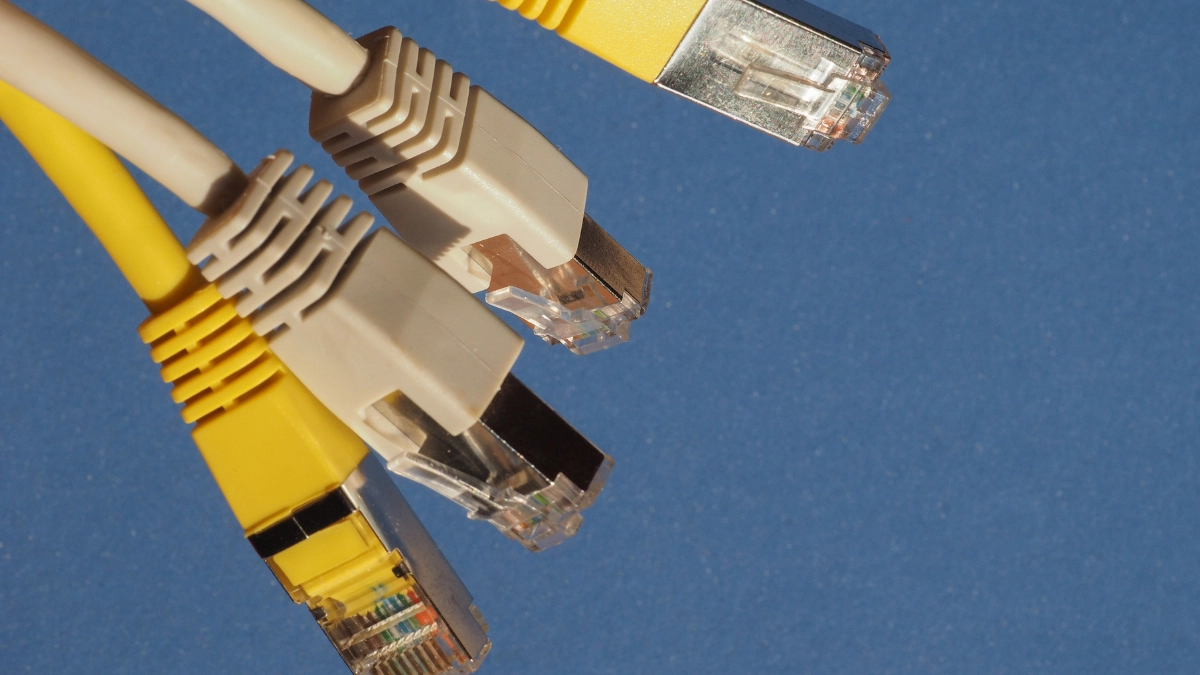

Faktor yang Harus Diperhatikan Saat Memilih Kabel RJ45

Saat memilih standar kabel RJ45, ada beberapa hal yang perlu diperhatikan agar jaringan tetap stabil dan efisien:

  • Jenis perangkat yang dihubungkan – Pastikan memilih kabel straight atau crossover sesuai kebutuhan jaringan Anda.
  • Kategori kabel (CAT5e, CAT6, CAT7) – Kabel berkualitas tinggi seperti CAT6 atau CAT7 lebih baik untuk kecepatan dan kestabilan koneksi.
  • Dukungan Auto-MDIX – Jika perangkat mendukung Auto-MDIX, Anda bisa menggunakan kabel straight atau crossover tanpa masalah.
  • Panjang kabel – Kabel yang terlalu panjang bisa menyebabkan penurunan kecepatan dan kestabilan jaringan. Idealnya, panjang kabel tidak lebih dari 100 meter untuk menghindari degradasi sinyal.
  • Lingkungan penggunaan – Jika digunakan di area dengan banyak gangguan elektromagnetik, lebih baik memilih kabel STP (Shielded Twisted Pair) dibandingkan UTP.

Kesimpulan

Memahami standar kabel RJ45 sangat penting untuk memastikan koneksi jaringan tetap stabil dan optimal.

  • Gunakan kabel straight untuk menghubungkan perangkat yang berbeda, seperti komputer ke switch atau router.
  • Gunakan kabel Crossover untuk menghubungkan perangkat yang sama, seperti komputer ke komputer atau switch ke switch.

Dengan memahami perbedaan antara kabel straight dan crossover, kamu bisa memilih kabel yang tepat sesuai kebutuhan jaringan. Semoga artikel ini bermanfaat!

Tips Membuat Kabel RJ45 Sendiri

Bila Anda membuat kabel sendiri, siapkan kabel UTP, konektor RJ45, crimping tool, dan tester kabel. Kupas pelindung luar dengan hati-hati agar kabel kecil di dalamnya tidak tergores. Urutkan warna sesuai standar yang dipilih, lalu potong rata ujungnya.

Masukkan kabel hingga mentok ke dalam konektor, kemudian tekan dengan crimping tool. Setelah itu uji kedua ujung dengan tester. Bila lampu tester menyala berurutan, susunan kabel sudah benar. Bila tidak, ulangi dari awal pada ujung yang bermasalah.

Beri label pada setiap kabel, terutama bila jenisnya berbeda. Dengan label yang jelas, Anda tidak akan tertukar saat memasang di kemudian hari.

Kapan Memakai Straight dan Crossover

Secara umum, kabel straight dipakai untuk menghubungkan perangkat yang berbeda jenis, sedangkan crossover untuk perangkat sejenis. Meski begitu, banyak perangkat modern mengenali jenis kabel secara otomatis, sehingga perbedaannya terasa kurang penting.

Pada jaringan rumah dan kantor kecil, Anda hampir selalu cukup memakai kabel straight. Crossover lebih jarang dibutuhkan, tetapi masih berguna untuk kasus tertentu. Memahami perbedaan keduanya membuat Anda lebih percaya diri saat memasang, memperbaiki, atau mengembangkan jaringan.

Gunakan kabel dengan kualitas baik sejak awal. Kabel murah yang cepat rusak justru membuat Anda mengeluarkan biaya dua kali.
